PTC加热器的原理及分类

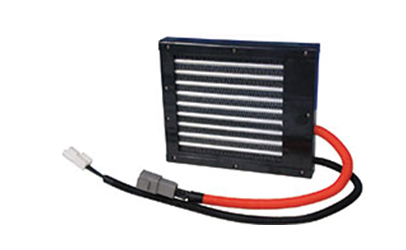

PTC加热器

PTC加热器又叫PTC发热体，其优点一般为换热的转化率高，功率较小，能够保持自动恒温、并且较为节能。稳定且安全是它的主要优点，通常正常的使用场景下，不会产生表面“发烫”的情况，能够避免一些安全隐患。

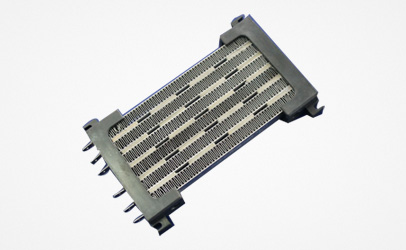

一般由双层铝散热件、ptc发热片、镀镍铜电极端子、镀锌外压板、单层铝散热件和pps高温塑胶电极护套所组成。其散热率较高，并且且兼具胶粘和机械式的优点，其结合力强，散热、导热性能好，安全可靠，效率高。即遇风机故障停转时，PTC加热器因得不到充分散热，其功率会自动快速下降，加热器的外表温度维持在恒定，从而不致产生如电热管类加热器的外表过热的现象。

ptc加热器原理

恒温加热PTC热敏电阻具有能够恒温的发热的特性，在PTC的热敏电阻通电后自身发热升温，此时PTC热敏电阻的外表温度会保持在一个固定的恒定值，而这个温度只与电阻的居里温度和收到的电压有关，基本不受环境温度的影响。 PTC加热器就是利用这种热敏电阻的能够恒定温度的发热特性进行设计的加热元件。在相对较小的中小功率加热场景， 此加热器能够恒温发热、没有明火、并且它的转换率高、受其他因素影响小、使用寿命长等优势， 在许多应用场景越来越受到设计师的青睐。 恒温加热PTC热敏电阻可制作成多种外形结构和不同规格，常见的有圆片形、长方形、长条形 、圆环以及蜂窝多孔状等。把上述PTC发热元件和金属构件进行组合可以形成各种形式的大功率PTC加热器。

PTC加热器按传导方式分

（1）以热传导为主的PTC陶瓷加热器。其特点是通过PTC发热元件表面安装的电极板（导电兼传热）绝缘层（隔电兼传热）导热蓄热板（有的还附加有导热胶）等多层传热结构，把PTC元件发出的热量传到被加热的物体上。

（2）以所形成的热风进行对流式传热的各种PTC陶瓷热风器。其特点是输出功率大，并能自动调节吹出风温和输出热量。

（3）红外线辐射加热器。其特点实际利用PTC元件或导热板表面迅速发出的热量直接或间接地激发接触其表面的远红外涂料或远红外材料使之辐射出红外线，便构成了PTC陶瓷红外辐射加热器。
